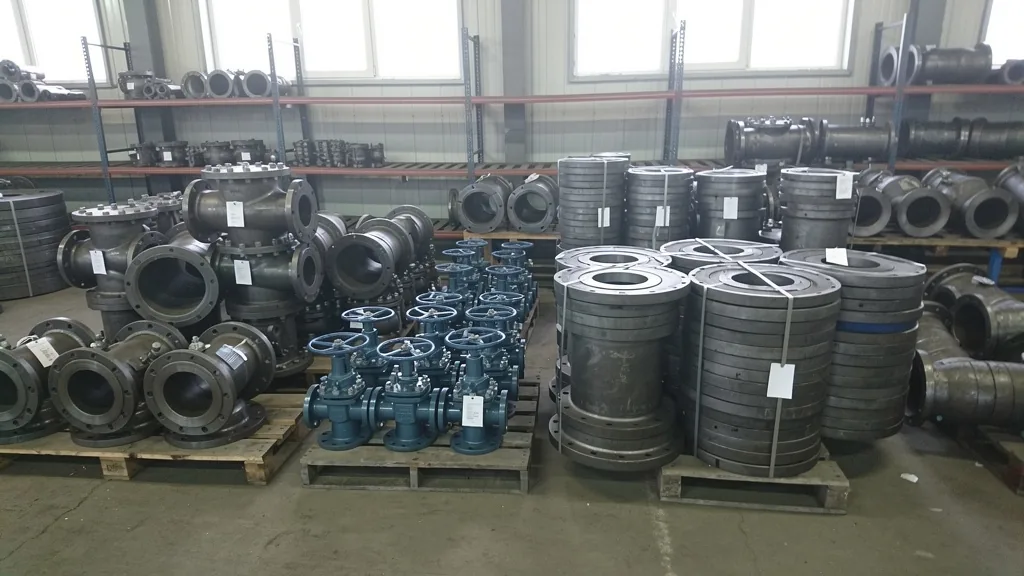

Трубопроводная арматура - это устройства, которые перекрывают, регулируют или соединяют участки трубопровода. К ней относятся задвижки, затворы, вентили, клапаны и фланцы. Подбор идёт по двум главным параметрам - условному проходу и давлению.
Главные параметры: Ду и Ру
Ду (условный проход) - номинальный внутренний диаметр в миллиметрах: Ду50, Ду100, Ду200. Он должен совпадать у трубы и арматуры. Ру (условное давление) - давление, на которое рассчитано изделие, в мегапаскалях или кгс/см² (PN по международному обозначению). Арматуру и фланцы подбирают так, чтобы Ру был не ниже рабочего давления линии.
Виды запорной арматуры
Задвижка перекрывает поток запорным элементом (клином или дисками), который движется поперёк потока. Работает в двух положениях - полностью открыто или закрыто, даёт малое сопротивление потоку. Ставят на воду, пар, нефтепродукты на средних и больших Ду.
Дисковый затвор (поворотный) перекрывает поток диском, который поворачивается на оси. Компактнее и легче задвижки при том же Ду, быстро открывается, выгоден на больших диаметрах. Вентиль и клапан запирают поток тарелкой, движущейся вдоль оси, - точнее регулируют, но дают большее сопротивление, применяются чаще на малых Ду.
| Тип | Принцип | Где применяют |
|---|---|---|
| Задвижка | клин/диски поперёк потока | средние и большие Ду, запор |
| Дисковый затвор | поворотный диск | большие Ду, компактно |
| Вентиль, клапан | тарелка вдоль оси | малые Ду, регулировка |
Тип и материал (сталь, чугун) выбирают по среде, давлению и температуре линии.
Фланцы
Фланец - это плоская деталь с отверстиями под болты, которой арматуру и трубы соединяют разъёмно. Стальные фланцы идут по ГОСТ 33259-2015 на давление до PN 250. Основные типы: плоские приварные, воротниковые (приварные встык, под высокое давление) и свободные на приварном кольце. Фланец подбирают по Ду, Ру и исполнению уплотнительной поверхности.
Как подобрать
- Определите Ду линии - он должен совпадать у трубы и арматуры.
- Возьмите Ру не ниже рабочего давления с запасом.
- Выберите тип под задачу: запор - задвижка/затвор, регулировка - вентиль.
- Подберите фланцы того же Ду и Ру по ГОСТ 33259-2015.
- Уточните среду и температуру - от них зависит материал и уплотнение.
Подберём задвижки, затворы, вентили и фланцы по Ду и Ру вашей линии и закроем спецификацию счётом за 15 минут.
Главные тезисы статьи
- 01Арматуру подбирают по Ду (условный проход) и Ру (условное давление).
- 02Задвижка - запор на средних и больших Ду; дисковый затвор компактнее.
- 03Вентиль и клапан точнее регулируют, но дают большее сопротивление.
- 04Стальные фланцы - по ГОСТ 33259-2015; должны совпадать по Ду, Ру и болтам.
